چه مسائلی به AC-OPF نیاز دارند؟

پخش بار DC روشی ساده و سریع است، اما پاسخ‌گوی بسیاری از پرسش‌های مهم مهندسی سیستم قدرت نیست؛ زیرا در این مدل فرض می‌شود دامنه‌ی ولتاژ در تمامی باس‌ها همواره برابر با یک پریونیت است، تلفات شبکه صفر در نظر گرفته می‌شود، و توان راکتیو اساساً در معادلات وارد نمی‌شود. بر همین اساس، هر مطالعه‌ای که محور آن یکی از این سه موضوع—ولتاژ، توان راکتیو یا تلفات—باشد، باید با استفاده از پخش بار AC انجام شود.

ویدیوی آموزشی

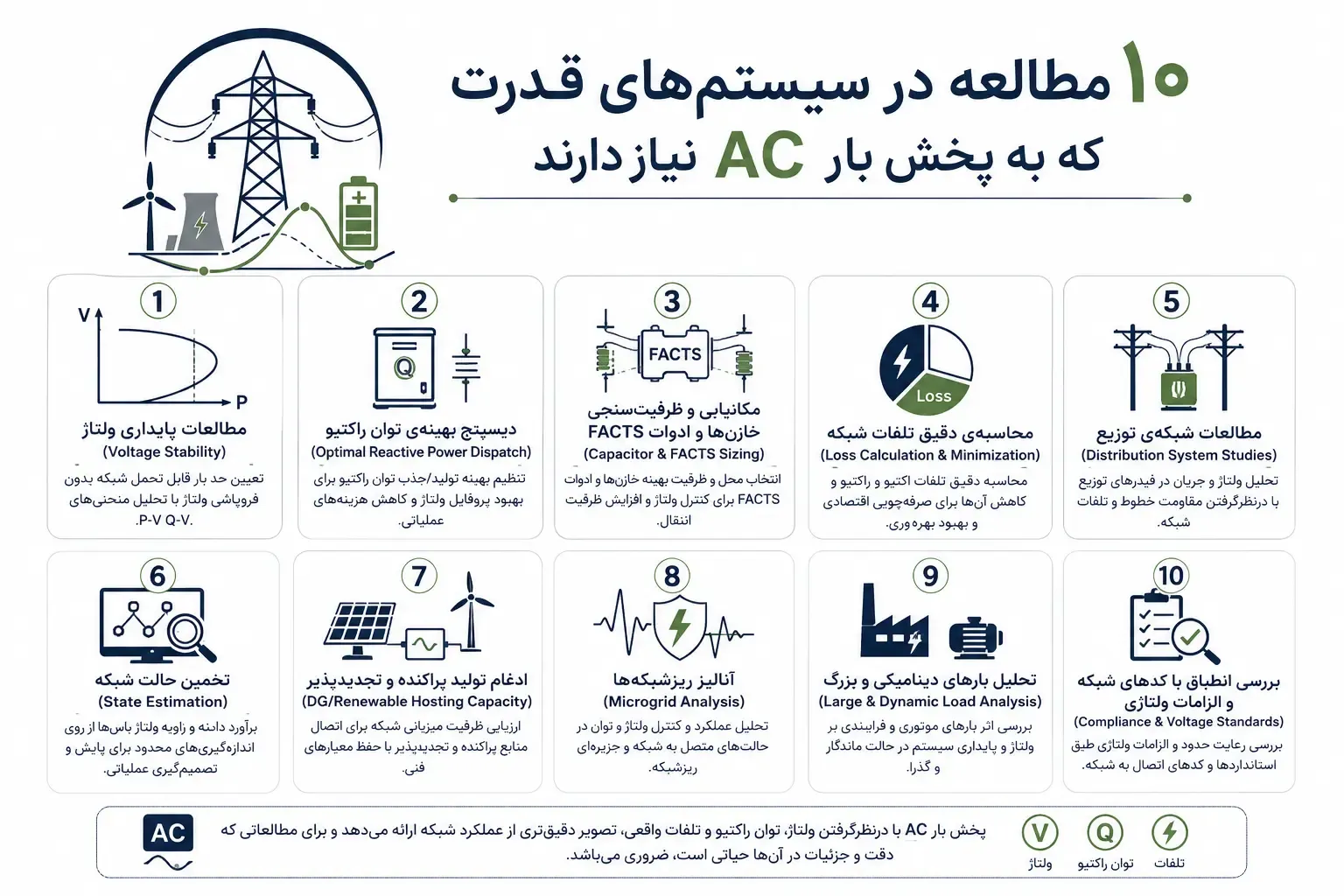

۱۰ مطالعه‌ در سیستم های قدرت که به پخش بار AC نیاز دارند

۱. مطالعات پایداری ولتاژ (Voltage Stability)

اهمیت این مطالعه در آن است که مشخص می‌کند شبکه تا چه میزان بار را می‌تواند بدون فروپاشی ولتاژ (Voltage Collapse) تحمل کند؛ پدیده‌ای که در صورت وقوع می‌تواند به قطعی گسترده و خاموشی سراسری منجر شود. با انجام این تحلیل، مرز امنیت شبکه از منظر ولتاژ تعیین می‌شود و بهره‌بردار از فاصله‌ی نقطه‌ی کار فعلی تا نقطه‌ی بحرانی آگاه می‌گردد. تحلیل منحنی‌های P-V و Q-V کاملاً وابسته به دامنه‌ی ولتاژ و توان راکتیو است—کمیت‌هایی که در مدل DC اساساً وجود ندارند.

۲. دیسپچ بهینه‌ی توان راکتیو (Optimal Reactive Power Dispatch)

این مطالعه یکی از ابزارهای اصلی برای رفع مشکلات ولتاژی شبکه محسوب می‌شود. با تنظیم دقیق میزان تولید یا جذب توان راکتیو در نقاط مختلف شبکه، می‌توان افت یا افزایش بیش‌ازحد ولتاژ را اصلاح کرد. این فرایند معمولاً از طریق جایابی و بهره‌برداری بهینه از خازن‌ها، تنظیم تپ ترانسفورماتورها، و کنترل توان راکتیو اینورترهای منابع تجدیدپذیر (نظیر فتوولتائیک و بادی) عملیاتی می‌شود.

۳. مکان‌یابی و ظرفیت‌سنجی خازن‌ها و ادوات FACTS

تصمیم‌گیری درباره‌ی محل نصب و ظرفیت مناسب خازن‌ها یا ادوات FACTS (Flexible AC Transmission Systems) مستلزم دانستن دقیق پروفایل ولتاژ در طول شبکه است، اطلاعاتی که فقط از حل پخش بار AC به دست می‌آید. ادوات FACTS به دلیل سرعت پاسخ‌دهی بسیار بالا نسبت به تجهیزات مکانیکی سنتی، نقش مهمی در کنترل شبکه ایفا می‌کنند و مهم‌ترین کاربردهای آن‌ها عبارت‌اند از:

• کنترل ولتاژ — تنظیم دقیق و پیوسته‌ی ولتاژ باس‌ها با سرعت پاسخ‌دهی بالا (مانند SVC و STATCOM)
• کنترل پخش بار در خطوط — هدایت جریان توان به سمت خطوط کم‌بارتر و جلوگیری از اضافه‌بار در خطوط بحرانی (مانند TCSC و UPFC)
• افزایش ظرفیت انتقال — بهره‌برداری بیشتر از ظرفیت موجود خطوط بدون نیاز به احداث خط جدید
• بهبود پایداری شبکه — افزایش حاشیه‌ی پایداری ولتاژ و پایداری گذرا، به‌ویژه در شرایط اغتشاش یا خطا
• کاهش تلفات — بهینه‌سازی جریان توان راکتیو در شبکه و کاهش تلفات ناشی از عبور جریان‌های غیرضروری

۴. محاسبه‌ی دقیق تلفات شبکه (Loss Calculation & Minimization)

تلفات شبکه بخشی از انرژی تولیدی است که بدون رسیدن به مصرف‌کننده، در مقاومت خطوط و تجهیزات به‌صورت گرما هدر می‌رود و مستقیماً بر هزینه‌های بهره‌برداری و سودآوری شرکت‌های برق اثر می‌گذارد. کاهش تلفات نه‌تنها منجر به صرفه‌جویی اقتصادی قابل‌توجه می‌شود، بلکه با کاهش نیاز به تولید اضافی، اثرات زیست‌محیطی و انتشار آلاینده‌ها را نیز کاهش می‌دهد. تلفات اکتیو و راکتیو هر دو به جریان واقعی و اختلاف زاویه‌ی ولتاژ وابسته‌اند—کمیت‌هایی که در مدل DC نادیده گرفته می‌شوند.

۵. مطالعات شبکه‌ی توزیع (Distribution System Studies)

در فیدرهای توزیع، نسبت مقاومت به راکتانس (R/X) بسیار بالاتر از شبکه‌ی انتقال است. فرض ساده‌کننده‌ی مدل DC که مقاومت خط را نادیده می‌گیرد، در این شرایط باعث بروز خطای قابل‌توجه در نتایج می‌شود؛ به همین دلیل تقریباً تمامی مطالعات فیدر توزیع با استفاده از مدل AC انجام می‌گیرند.

۶. تخمین حالت شبکه (State Estimation)

تخمین حالت شبکه فرایندی است که در آن، وضعیت واقعی سیستم قدرت—شامل دامنه و زاویه‌ی ولتاژ تمامی باس‌ها—از روی مجموعه‌ای محدود و گاه ناقص از اندازه‌گیری‌های میدانی (نظیر توان، جریان و ولتاژ) برآورد می‌شود. این مطالعه نقش محوری در مرکز کنترل بهره‌برداری شبکه دارد، زیرا تصویر لحظه‌ای و قابل‌اعتمادی از وضعیت سیستم فراهم می‌کند که مبنای تصمیم‌گیری‌های عملیاتی از جمله تحلیل امنیت شبکه، پخش بار بهینه و تشخیص خطا قرار می‌گیرد. از آنجا که این فرایند مستقیماً بر پایه‌ی معادلات غیرخطی توان اکتیو و راکتیو بنا شده است، دقت آن وابسته به مدل کامل پخش بار AC است.

۷. ادغام تولید پراکنده و تجدیدپذیر (DG/Renewable Hosting Capacity)

بررسی افزایش ولتاژ (Voltage Rise) ناشی از اتصال منابع تولید پراکنده—نظیر پنل خورشیدی—به فیدر توزیع، بدون استفاده از مدل AC قابل تحلیل نیست. تنها با محاسبه‌ی دقیق دامنه‌ی ولتاژ می‌توان مشخص کرد شبکه تا چه ظرفیتی توان تولید پراکنده را بدون مواجهه با مشکل ولتاژ تحمل می‌کند.

۸. آنالیز ریزشبکه‌ها در حالت ایزوله (Microgrid / Islanded Operation)

ریزشبکه‌ها در شرایط عادی به شبکه‌ی سراسری متصل هستند و ولتاژ و فرکانس خود را از آن دریافت می‌کنند، اما در مواقع بروز خطا یا به‌صورت برنامه‌ریزی‌شده می‌توانند از شبکه‌ی اصلی جدا شده و در حالت ایزوله (Islanded) به کار خود ادامه دهند. در این حالت، ریزشبکه دیگر مرجع ولتاژ و فرکانس خارجی در اختیار ندارد و باید این دو کمیت را به‌صورت مستقل و از طریق منابع تولید داخلی خود—نظیر ژنراتورهای دیزلی، باتری‌ها یا اینورترهای هوشمند—تثبیت و کنترل کند. این وظیفه نیازمند تحلیل دقیق تعادل توان اکتیو و راکتیو در هر لحظه است تا از افت یا نوسان بیش‌ازحد ولتاژ و فرکانس جلوگیری شود.

۹. تعیین نقطه‌ی کار اولیه برای محاسبات پایداری (Dynamic/Transient Stability)

پیش از انجام هرگونه شبیه‌سازی پایداری دینامیکی یا گذرا، سیستم قدرت باید در یک نقطه‌ی کار مشخص و پایدار (Initial Operating Point) قرار داشته باشد که مبنای شروع محاسبات را تشکیل می‌دهد. این نقطه‌ی کار شامل دامنه و زاویه‌ی دقیق ولتاژ تمامی باس‌ها، و همچنین توان اکتیو و راکتیو تولیدی هر ژنراتور در شرایط پایدار پیش از وقوع اغتشاش است. این اطلاعات صرفاً از طریق حل کامل معادلات پخش بار AC به دست می‌آید؛ هرگونه خطا در تعیین این نقطه‌ی کار، مستقیماً به نتایج نادرست در تحلیل پایداری دینامیکی و گذرای شبکه منتقل می‌شود.

۱۰. بازآرایی شبکه‌ی توزیع (Distribution Network Reconfiguration)

بازآرایی شبکه‌ی توزیع فرایندی است که در آن، با تغییر وضعیت باز و بسته‌ی کلیدهای موجود در شبکه، توپولوژی شبکه بدون نیاز به تغییر در تجهیزات فیزیکی اصلاح می‌شود. هدف اصلی این مطالعه، دستیابی به آرایشی از شبکه است که در آن تلفات توان کمینه شده و پروفایل ولتاژ در سراسر فیدرها بهبود یابد، در حالی که قیودی نظیر شعاعی‌بودن شبکه و ظرفیت تجهیزات نیز رعایت شود. ارزیابی هر آرایش کاندید مستلزم محاسبه‌ی دقیق تلفات و ولتاژ واقعی هر نقطه از شبکه است—دو کمیتی که مستقیماً از حل پخش بار AC به دست می‌آیند.

نکته‌ی مشترک

هر مطالعه‌ای که در آن ولتاژ (دامنه، نه فقط زاویه)، توان راکتیو، یا تلفات دقیق اهمیت داشته باشد، نمی‌تواند از فرض‌های ساده‌کننده‌ی DC (ولتاژ ثابت، بدون تلفات، بدون توان راکتیو) استفاده کند.

انتخاب درست بین DC و AC، خودش یک تصمیم مهندسی است: DC برای سرعت و مقیاس‌پذیری در مطالعات برنامه‌ریزی بزرگ، و AC برای دقت در مطالعاتی که ولتاژ و توان راکتیو نقش اصلی را دارند.

اگر می‌خواهید مدل‌سازی و حل کامل AC-OPF را در Python با Pyomo قدم‌به‌قدم یاد بگیرید، این موضوع در دوره پیشرفته بهینه‌سازی سیستم‌های قدرت به‌صورت پروژه‌محور پوشش داده شده است. پیش از شروع، مرور یادداشت مدل‌سازی ریاضی و اهمیت آن پایه مفهومی خوبی می‌دهد، و برای اجرای بدون نصب، می‌توانید از راهنمای Google Colab و روش‌های استفاده از سالورها در Pyomo کمک بگیرید.
